ZTRFM OEM ODM Customized galvanized aluzinc portable metal roofing sheet roof tile roll forming machine maquina para calaminas
Design Idea：
High speed:6-8m/min
Processing Flow
Desenrollar→Alimentando material en la máquina→Perfilado→Longitud de medición→ Corte automático→Productos quereciben
|

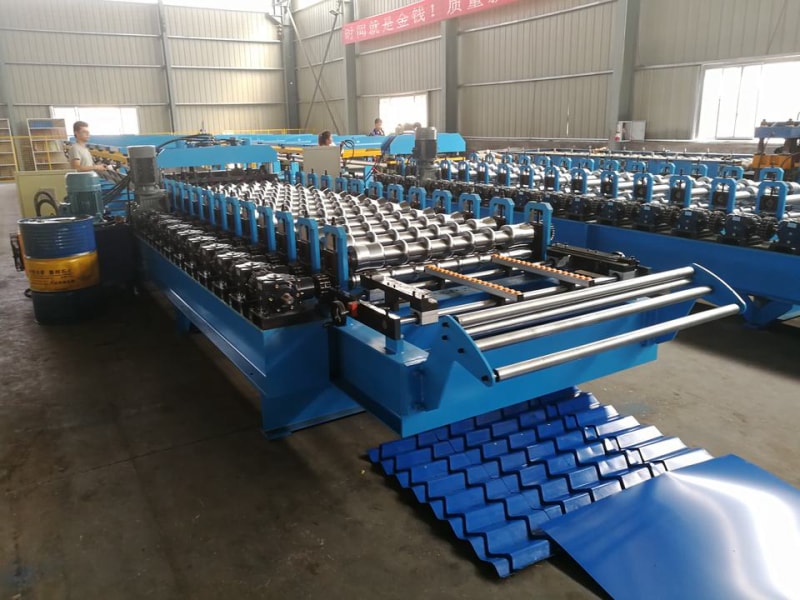

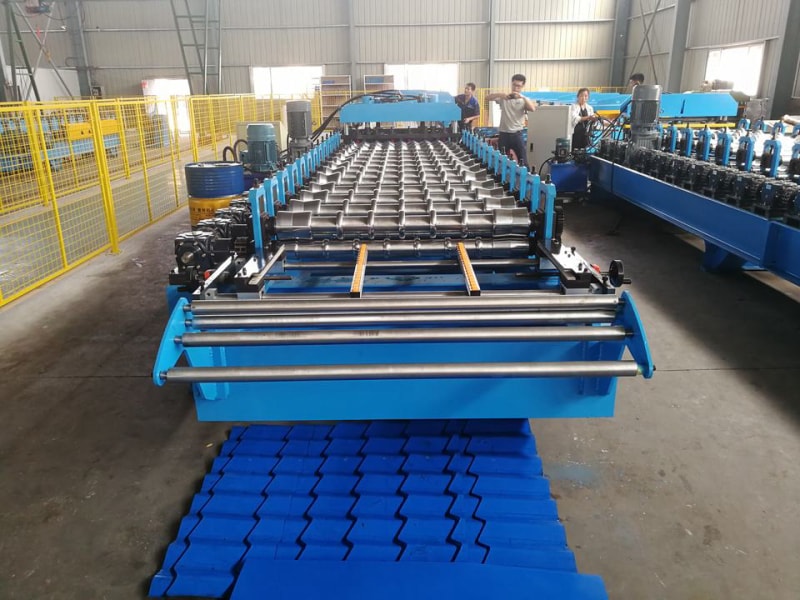

Máquina formadora principal
|
||
|
Máquina
formadora
principal
|

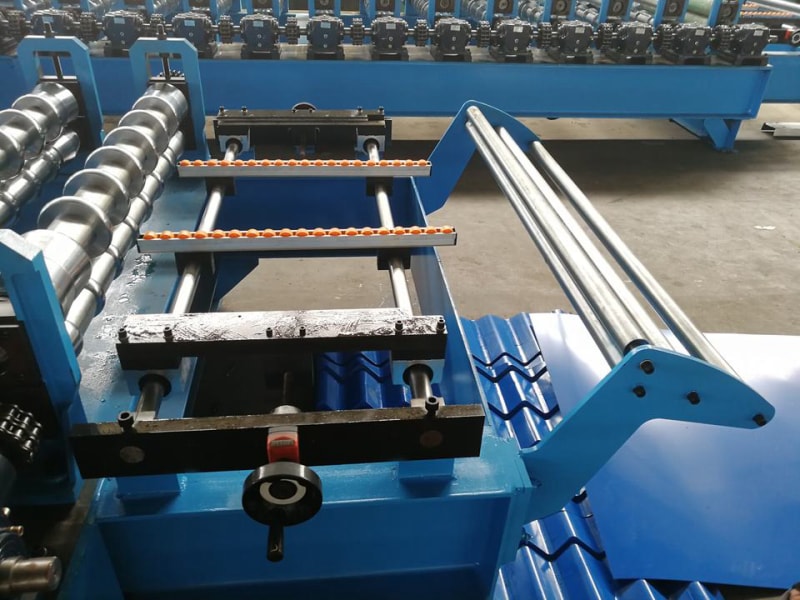

Dispositivo de alimentación de guía
|
2 juegos de tornillo de rueda manual ajustan el ancho y la posición de alimentación, estable y preciso; Placa de soporte de rodillo de acero inoxidable, evita arañazos.
|
|
Bastidor de la máquina
|
Estructura de viga de 350 mm H, estructura de arco de hierro fundido independiente, muy fuerte y estable.
|
|
|

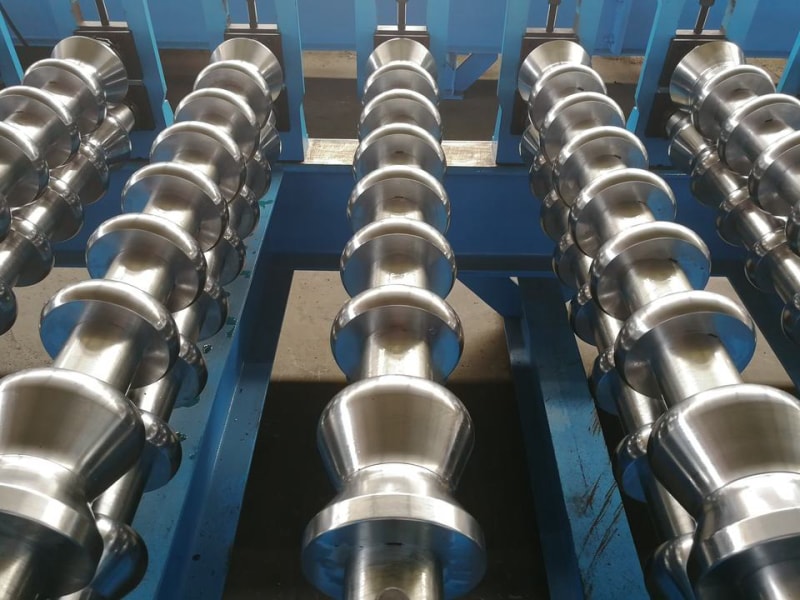

Número de rodillos
|
20 filas
|
|
|
Material de los rodillos
|
Acero forjado de alto grado 45 #, cromado duro superficial.
|
|
|
Diámetro de ejes
|
Φ80mm macizo, con tratamiento térmico de revenido
|
|
|
Material de ejes
|
45 # de alto grado, con tratamiento térmico
|
|
|
Velocidad de formación
|
6-8m/min
|
|
|
Voltaje
|
440V,60HZ,3 Phrase
|
|
|
Modo de accionamiento
|
Por caja de cambios
|
|
|
Motor principal
|
7.5KW (IE4)
|
|
|
Material de la hoja
|
Tratamiento templado gcr12
|
|
|
Tipo de cizalla
|
Cizalla hidráulica
|
|
|
Material de molde de prensa
|
Tratamiento templado gcr12
|
|
|
Logotipo de la empresa de estampado
|
NOVACERO
|
|
PRODUCT DISPLAY
 |
Desbobinador Manual 5 Ton
Uso: Se utiliza para soportar la bobina de acero y desenrollarla de forma giratoria. Desenrollamiento pasivo tirado por sistema de conformado. Tipo decoiler: manual
Capacidad de carga: 5 t Ancho de desenrollado: 1220 mm Diámetro interno: 450-550 mm Cantidad: 1 set Parte de alimentación de la bobina Uso: Ponga la materia prima (placa de acero) en la plataforma para fabricarla y procesarla, puede garantizar que los productos estén limpios, paralelos y que todo sea uniforme. Consulte el reglamento del equipo para conocer la función de localizar el hierro en ángulo.
|
 |
Sistema de control PLC portátil
Marca PLC：PLC Delta (Taiwán), transductor y pantalla táctil Codificador：Omron Baja presión eléctrica：Schneider Idioma ：Inglés, chino y español
|
 |
Estación de bombeo hidráulico
Motor de estación hidráulica：15KW (IE4) Tipo：Con sistema de refrigeración por aire Componentes principales：Incluye un conjunto de tanque hidráulico, un conjunto de bomba de aceite hidráulico, cuatro tubos hidráulicos. Y dos juegos de válvulas de electromagnetismo Aceite hidráulico：46# Aceite hidráulico
|
 |
Mesa de recibir productos
Tamaño：3m*1m*0.6m Tipo de trabajo：Adopta acero soldado y rodillo soportado para transmitir los productos |
